激光焊接機是集光能、電能、熱能等物理學大成的高科技產物，各部分自成系統，但又結緊密。在這些系統中，以下3個系統是基本，但又最為重要，缺一不可。

激光焊接機主要由3個基本系統組成：

      1、電力電源系統：主電路包括充電電路、蓄能網絡、放電電路、觸發及預燃電路、操控板。晶閘管完成三相整流，用面板上的升壓旋鈕調節氙燈直流工作電壓至 400±5%伏。移相模塊線路板除了能產生多路電壓源以外，板上的觸發器控制分頻與脈寬值，其參數由手動調節 RC 電路或者程控調整的 PLC 方波確定。信號觸發 NE555 又經選通開關驅動 IGBT晶閘管的B端。起燃電路須通過短暫的高頻高壓脈沖擊穿燈內氣體形成火花放電通道，而后保持氙燈預燃狀態宜用小電流200mA 和約2KV高壓。腔內氣體經觸發電離，預燃電路維持輝光放電。當放電IGBT開關截止，燈管與蓄能電網隔離，電解電容10mF/450V并聯成組充電；放電IGBT開關導通，蓄能電網才向燈管放電。

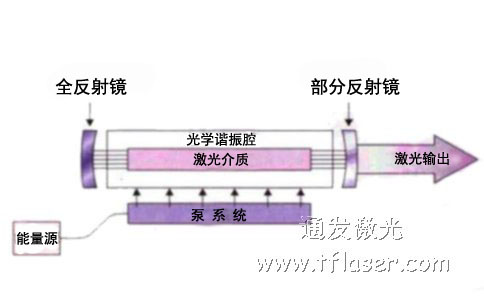

      2、光路系統(下圖是激光焊接機的光路系統示意圖)：電源系統向燈管放電產生脈沖激光，單脈沖氙燈激勵側面泵浦腔，光束經晶棒增透膜兩端一定路程反折放大，透射光經45°折反后垂直入射到可以 Z軸伸縮的防護套筒， 套筒內有一套孔徑光闌透鏡組調節出光窗口的聚焦光斑，最后才照到待焊接的精密零工件表面。

      3、循環冷卻系統：激光經過激光腔產生大量的熱量和泵浦的內反射，冷卻系統主要作作就是消除聚光腔中產生的熱量和減少泵浦的內反射。

      當然，激光焊接機還有其他組成系統，比如自動化工作臺系統等，這些是可以根據生產需要來選配的。而上面列出的3個基本系統是每臺激光焊機必須要有的，缺少任何一部分都不能正常工作。
